진짜 하루만에 읽는 반도체 산업 리뷰

Image processor 에 관한 논문을 읽는데 아무리 봐도 이해가 안 가서 읽기 시작했다.

1.  트랜지스터 역사

논리회로를 만들려면 트랜지스터가 필요하다.

1. 진공관
2. BJT (Bipolar Junction Transistor, 바이폴라 접합 트랜지스터)
3. MOSFET (Metal-Oxide-Semiconductor FET (Field Effect Transistor, 전계 효과 트랜지스터) )

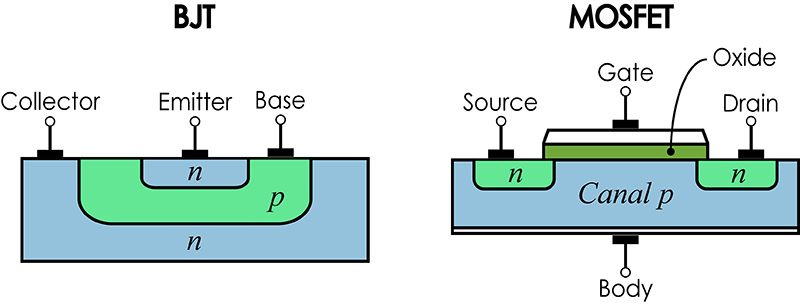

   BJT는 고등학교 때 배운 PnP NpN 트랜지스터이다. 이것을 더 작게 만들도록 개발한 것이 MOSFET이다.

https://panamahitek.com/en/what-is-a-mosfet-and-what-is-it-used-for/

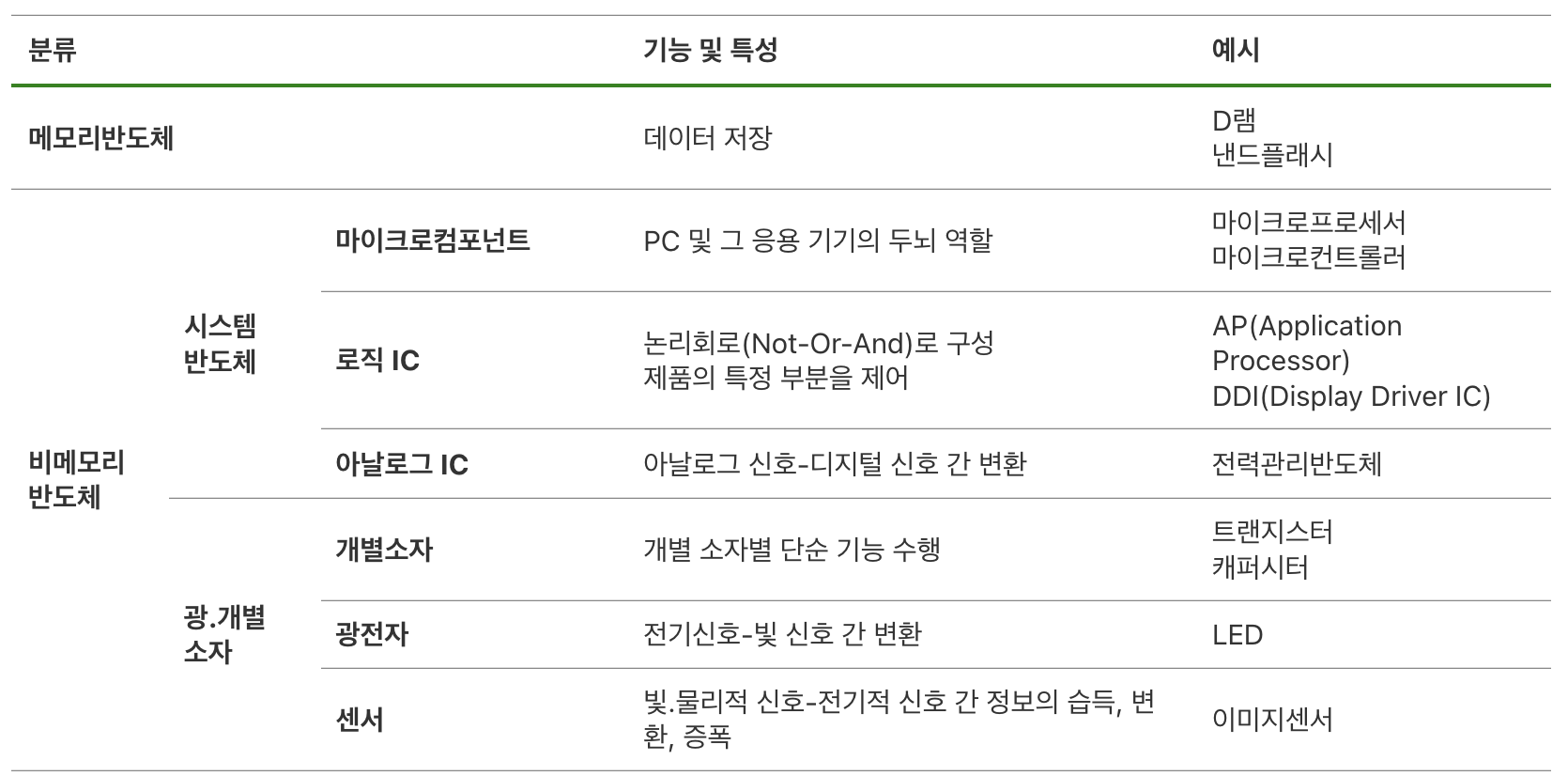

2. 반도체 분류

https://seshiju.tistory.com/21

3. 반도체 8단계 공정

• 웨이퍼 제조 공정(Wafering)
• 산화 공정(Oxidation)
• 포토 공정(Photolithography)
• 에칭 공정(Etching)
• 증착 공정(Deposition) 및 이온 주입 공정(Ion Implantation)
• 금속 배선 공정(Metalizaion)
• 테스트 공정(Test)
• 패키지 공정(Package)

keyward 정리
wayfer는 규소로 된 판이다. 이 위에 반도체 소자를 입혀서 칩을 만든다.
IC(Integrated Circuit) wayer 위에 회로를 겹겹히 쌓아 칩으로 만든 것이다.

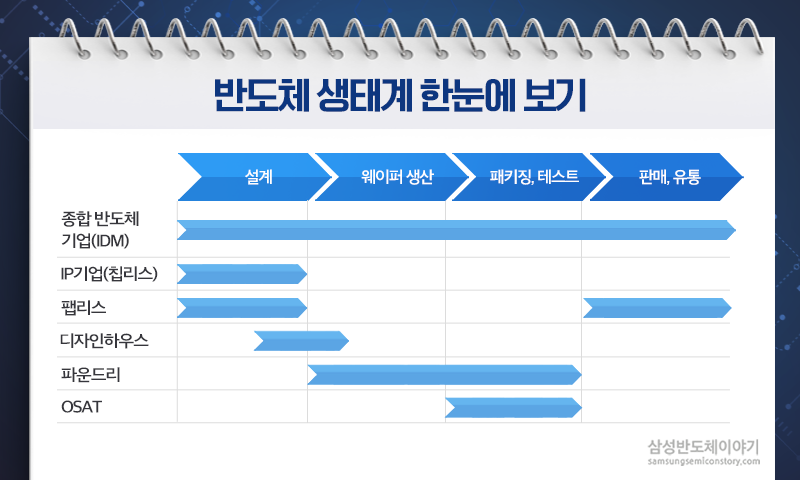

4. 회사별 맡은 역할 정리

IDM(Integrated Device Manufacturer) 종합 반도체 회사이다.

• 삼성, sk 하이닉스, 마이크론, intell

IP기업: 칩 설계 특허가 있는 회사들이다.

• ARM, 시놉시스

Fabless: 칩을 직접 생산(fabrication, 제작하다)하지 않고 반도체 제조업체에게 맡기는 것

• Apple, 퀄컴, 엔비디아

Foundry: 칩을 직접 생산하는 공장이 있는 기업.

• TSMC, 삼성 파운드리

OSAT 업체: 웨이퍼를 잘라서 테스트하고 패키징 한다.

https://news.samsungsemiconductor.com/kr/%ED%8C%8C%EC%9A%B4%EB%93%9C%EB%A6%AC-%ED%8C%B9%EB%A6%AC%EC%8A%A4-%EB%B0%98%EB%8F%84%EC%B2%B4-%EC%83%9D%ED%83%9C%EA%B3%84-%ED%95%9C%EB%88%88%EC%97%90-%EB%B3%B4%EA%B8%B0/

ps.

• 소재에 따른 분류(Si, GaN, SiC)
• 구조에 따른 분류 (3D NAND, FinFET)
• silicon <-> silicone 다르다. 부드러운 실리콘은 e가 들어가고 규소 암석은 e가 없다.

https://resilsilicones.com/blogs/news/silicon-or-silicone-what-is-the-difference-between-silicon-and-silicone

• semiconductor

ref.

• 진짜 하루만에 읽는 반도체 산업
